High Speed Signal Design, Test and Analysis
Signal & Power Integrity in the Real World
Understanding of High Speed signal world
고속신호란 어떤 것이고 왜 최근에 문제가 커지게 되는 지, 또 그 고속 신호를 올바르게 측정하기 위한 계측기의 대역폭 등을 알아봅니다. 고속신호 전송과 문제해결에 대한 전체적인 이해를 하는 시간입니다.
Transmission Line, Characteristic Impedance and Skew
고속신호전송의 입문이라 할 수 있는 특성 임피던스의 명확한 이해와 임피던스 값에 영향을 주는 요인들, 임피던스가 기준값을 벗어나는 상황 등 임피던스 전반에 대해 알아봅니다. 신호의 타이밍 차이를 발생시키는 스큐에 대해 알아봅니다.
Reflection, Termination, Discontinuity and Topology
전송선로상에 임피던스가 일치하지 않음으로써 발생하는 다양한 신호 왜곡현상과 그것을 극복하는 방법들에 대해 알아봅니다.
Signal Loss and S-parameters
신호가 빨라질수록 더욱 중요성이 커지는 신호 손실. 손실로 인해 발생하는 문제들과 손실의 원인을 알아봅니다. 또 손실의 시간축, 주파수축의 특성을 이해하고 측정에 대해 알아봅니다. 또 과도한 손실을 보상해주는 신호전송 기술에 대해서 알아봅니다
TDR (Time Domain Reflectometry)
임피던스를 측정하는 전송선로 측정의 시작인 TDR의 원리와 TDR을 통해 알 수 있는 전송선로의 여러 특성들과, TDR 측정의 전반적인 내용을 알아봅니다.
Differential Signal and Differential Impedance
디퍼랜셜(차동) 신호의 특징과 커먼 신호의 발생에 의한 문제를 알아봅니다. 디퍼랜셜 임피던스는 어떻게 정해지는 지 알아봅니다.
Crosstalk
인접 선로로부터의 신호간섭 현상인 크로스토크의 발생원인과 신호품질에 미치는 영향을 알아봅니다. 또 측정하는 방법과 측정 결과를 해석하는 방법을 알아봅니다.

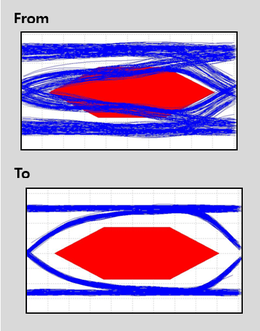

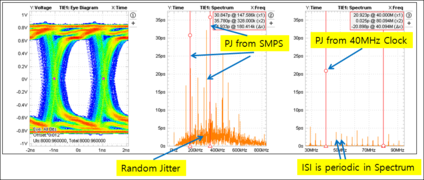

EYE diagram and Jitter
디지털 신호의 품질을 종합적으로 평가하는 아이다이어그램에 대해 알아보고, 지터를 발생시키는 여러 원인을 분석하여 지터를 감소시키기 위한 길잡이를 제시합니다.아이다이어그램과 지터 측정 데모를 통해 이론이 실제로 적용되는 예제를 살펴 봅니다
교육 내용
- 고속신호 설계와 측정의 기본기와 통찰력을 익히고 싶으신 연구/개발 엔지니어
- 고속신호의 전송원리와 특성을 공부하고자 하시는 테스트 엔지니어
PCB, 케이블, 커넥터, 패키지 등의 인터케넥터 개발/품질 엔지니어로서 고속신호의 특성, 현상을 이해하고자 하시는 분
- Signal Integrity의 전반적인 원리와 관련 현상과 측정을 이해하고자 하시는 PCB 설계자
- 고속신호의 전송문제와 측정에 대한 이해를 높이고 싶으신 관리자님
- Signal Integrity와 고속신호에 대해 공부를 시작하시면서 전체적인 가이드가 필요하신 분
Tektronix 를 비롯한 High End 계측분야 경력 15년 이상.
어플리케이션 엔지니어, 기술영업과 마케팅, 솔루션 개발을 두루 거침.
네이버카페 "오실로스코프 이야기와 측정 따라하기" 운영중이며, 온/오프라인 강의를 통해 이해하기 쉽고 명쾌한 강의를 한다는 평가.
2014년 홍콩에서 TeraBit Solutions을 설립하여, 미국과 유럽의 관련 기술과 솔루션을 한국과 아시아 지역에 소개중.
2015년 한국에서 Signal/Power Integrity와 측정/분석 교육 시작.
일시: 2016년 4월 21일(목) / 10:00AM to 5:45PM
장소: 경기 판교테크노밸리 창조경제혁신센터 3층 강의실1
경기도 성남시 분당구 대왕판교로 645번길 12
(주차비 1일 2만원. 주차공간이 부족할 수 있으니 가급적 대중교통을
이용하시기 바랍니다.)
교육형태: 강의 및 데모
교육비: 16만원 (부가세 별도)
점심식사 제공, 교재 제공인원: 30명
신청방법:
아래 <교육신청하기> 매뉴에서 신청하시면,
대상자분들께 이메일로 개별 통보 합니다.
이후 안내 받으신 계좌로 입금완료 하시면 등록 완료됩니다.문의: 010-7459-0902 sales@terabs.com
교육대상
강사: 이승재 (Terabit Solutions, High Speed Test&Analysis Expert)
PCB, 커넥터, 케이블, 패키지와 같은 부분들로 이루어지는 전송선로를 통해 빠른 디지털 신호를 왜곡과 손실 없이 전송하기 위해서는, 고속신호의 전송 원리와 신호 왜곡을 일으키는 원인을 이해하여 적절한 설계의 룰을 적용해야 합니다.
그리고 고속신호의 품질과 마진을 평가하거나 문제가 발생했을 때에 근본 원인을 파악하기 위해서는 올바른 측정과 분석을 수행해야 합니다.
하루 과정으로 진행되는 이 교육은 Signal Integrity와 고속신호 이론의 수학적인 해석이 아닌 전반적인 원리의 이해 위주로 구성되었으며 관련된 측정을 올바르게 하고 결과를 이해하기 위해 필요한 지식을 다룰 것입니다.
