High Speed Signal Design, Test and Analysis
Signal & Power Integrity in the Real World
EYE diagram과 Jitter 테스트 및 컨설팅
- Loss, Impedance, Crosstalk 최적화 디자인으로 Gbps 전송문제 해결
- 실 측정과 연계하여 보다 정확한 모델링 및 검증

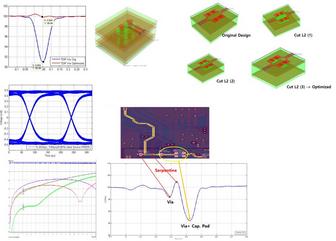

PCB 고속신호 전송경로 최적화 설계
수백Mbps ~수십Gbps 의 데이터를 전송하는 PCB, Connector, Cable 등은 임피던스와 Loss가 적절히 설계되지 않으면 지터와 노이즈가 증가하고, 신호의 감쇄와 왜곡이 발생하여 결과적으로 EYE diagram이 무너져 데이터 전송이 불안정해지거나 전송이 불가능하게 됩니다.
고속신호의 EYE diagram과 Jitter 를 직접 측정하여 신호품질을 파악하고 문제점을 분석하여 개선점을 찾을 수 있습니다.
설계 검증과 시뮬레이션을 위한 정확한 데이터를 측정하여 드립니다. TDR, S-parameter는 필요시 verification 및 de-embedding을 통하여 매우 정확한 결과를 제공합니다.
고속신호를 다루는 IC의 DC Power/Ground Plane의 임피던스는 De-coupling Capacitor를 포함해 요구수준 이하로 낮게 설계되어야 DC의 노이즈를 억제할 수 있고, IC의 성능을 극대화할 수 있습니다.
Power Rail 또는 Power Delivery Network(PDN)의 임피던스는 Network Analyzer로 정확하게 측정할 수 있지만, 저희는 많은 고객들이 적합한 장비와 프로브 등 주변 장치를 항시 보유하고 있지 못하다는 것을 알고 있습니다.

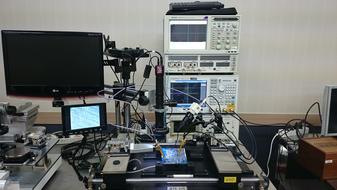

이에 테라비트 솔루션즈에서는 보유 장비와 완벽한 주변장치, 측정기술로 고객의 제품 품질을 향상시키는 데 도움을 드리고자 합니다.

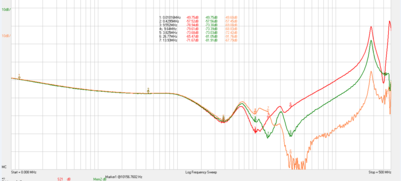

DC Power rail의 임피던스 측정(PDN Impedance)

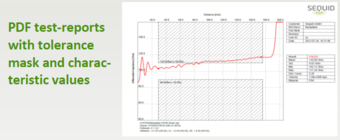

- TDR을 이용해 Single-end, Differential 임피던스를 측정
- 2D Filed Solver를 이용한 정확한 임피던스 설계: 측정과 연계해 correlation 가능
- PCB의 실제 유전율(Dk) 측정: 적용되는 데이터 속도에 따라 주파수별 유전율도 가능. Dk(f)
- 임피던스 테스트 쿠폰과 실제 보드의 모든 트레이스 측정 가능
- PCB, FPCB, FFC 등 모든 종류 테스트 가능
- New!! PCB Material Properties (Effective Dk(f), DF(f), Surface roughness) 추출
