High Speed Signal Design, Test and Analysis

Signal & Power Integrity in Real

High Frequency Test Fixture for IC socket and Pins

Model: TBS-HF67

측정 결과 예시

픽스쳐를 이용한1mm 길이의 포고핀의 측정결과와 시뮬레이션 데이터 비교.

TDR에서 매우 높은 유사성을 얻을 수 있다.

  • Pogo, Coaxial pin 등 IC socket용 contact의 S-parameter, Impedance 등 측정

특징 및 사양

픽스쳐 de-embedding

정확한 고주파 측정 결과를 확보하기 위해서는 픽스쳐나 테스트 보드의 Lead-in/out 부분의 삽입/반사 손실을 정확히 제거해 주어야 한다. 일반적으로 VNA 는 케이블의 끝에서 정확한 Calibration을 할 수 있기 때문이다.

이 픽스쳐는 가장 정확한 방식인 ISD software와 함께 사용하도록 최적화 설계되었다.


ISD 설명 동영상 보기(S-parameter에서 Fixture나 Probe의 영향 제거하기)

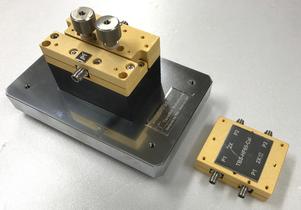

High Frequency, High Speed signal용 IC 소켓이나 Pogo pin, Coaxial pin 등의 S-parameter와 임피던스를 테스트 하기 위한 픽스쳐로 67GHz 대역까지 측정할 수 있도록 설계 제작되었습니다.

Application

측정 결과 예시

픽스쳐를 이용한 1mm 길이의 포고핀의 측정결과와 시뮬레이션 데이터 비교.

50GHz까지의 S21, S11에서 매우 높은 유사성을 얻을 수 있다.

  • Test Frequency Range: 67GHz
  • DUT Length: <1mm ~ 20mm
  • Test Mode: Single end, Differential, 2 port and 4 port
  • Test pins configuration: Single end SG, GS, GSG, etc.  Differential GSSG, SS, etc. (특수사양 주문 제작 가능)
  • 정확한 측정결과를 위해 ISD de-embedding tool과 함께 사용
  • Port connector type; 1.85mm female
